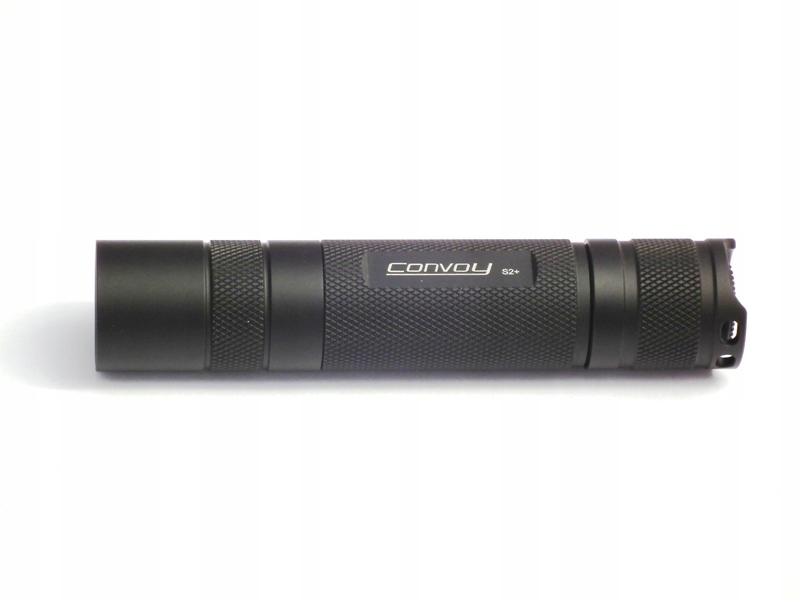

Bocialarka Convoy S2+ 1000lm SST-20 5000K EDC/wide

Lampka bazująca na wysokiej jakości obudowie Convoy S2+.  Jest to kompleksowy mod lampki zbudowany na diodzie Luminus SST-20 bin L4 5000K , osadzonej na miedzianym podłożu DTP (z bezpośrednim padem termalnym) oraz uproszczonym sterowniku z 4 stałymi trybami pracy, pomiarem napięcia oraz monitoringiem temperatury. Optyka lampki w tej ofercie to kolimator Wide (uniwersalna, mocniej rozproszona wiązka nadająca się zarówno na rower jak i jako EDC – latarka codziennego użytku).

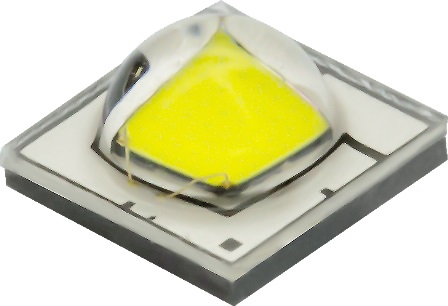

Emiter LED użyty w lampce to Luminus SST-20 o temperaturze barwowej 5000K. Flux bin L4 (585-620lm) napięciowy VK (2.9V-3.1V). Binowana przy 1.5A. Dioda ta ma bardzo niską rezystancję termiczną (1,6C/W) Dla porównania diody Cree klasy XP-L/XM-L/2 mają 2,2-2,5C/W). Parametr ten mówi nam o ile wzrośnie temperatura na strukturze LED względem thermal-pad’a, (gdzie możemy ją już odebrać) na każdy Wat mocy z jaką pracuje dioda. Drugim rzucającym się w oczy parametrem jest bardzo niskie napięcie przewodzenia co podnosi całkowitą sprawność lm/W oraz zapewnia dłuższy czas płaską regulację prądu przy użyciu liniowych stabilizatorów prądu.

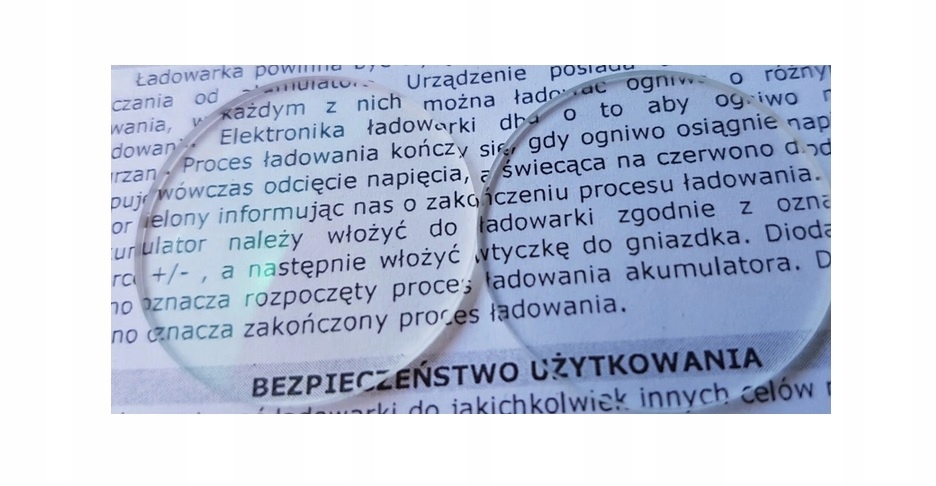

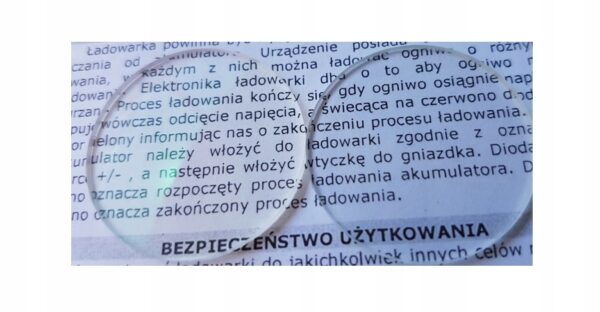

Szybka wykonana z nietłukącego półfabrykatu optycznego CR-39 z powłokami AR o przepuszczalności światła 98%, powłoką Super-hard oraz hydrofobową. Po prawej zwykła, fabryczna szybka o przepuszczalności ~90%.

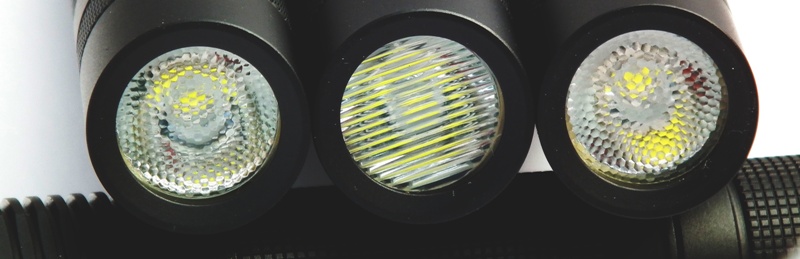

Na zdjęciu wszystkie dostępne optyki dla tego modelu. Od lewej: EDC, eliptyczna rowerowa oraz wide (na zdjęciu brak najnowszej SPOT).

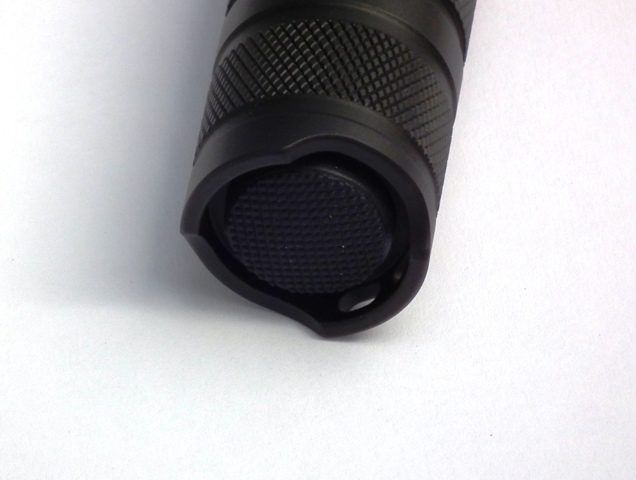

Mody na emiterach Luminus SST-20 mają domyślnie gumkę włącznika w kolorze czarnym

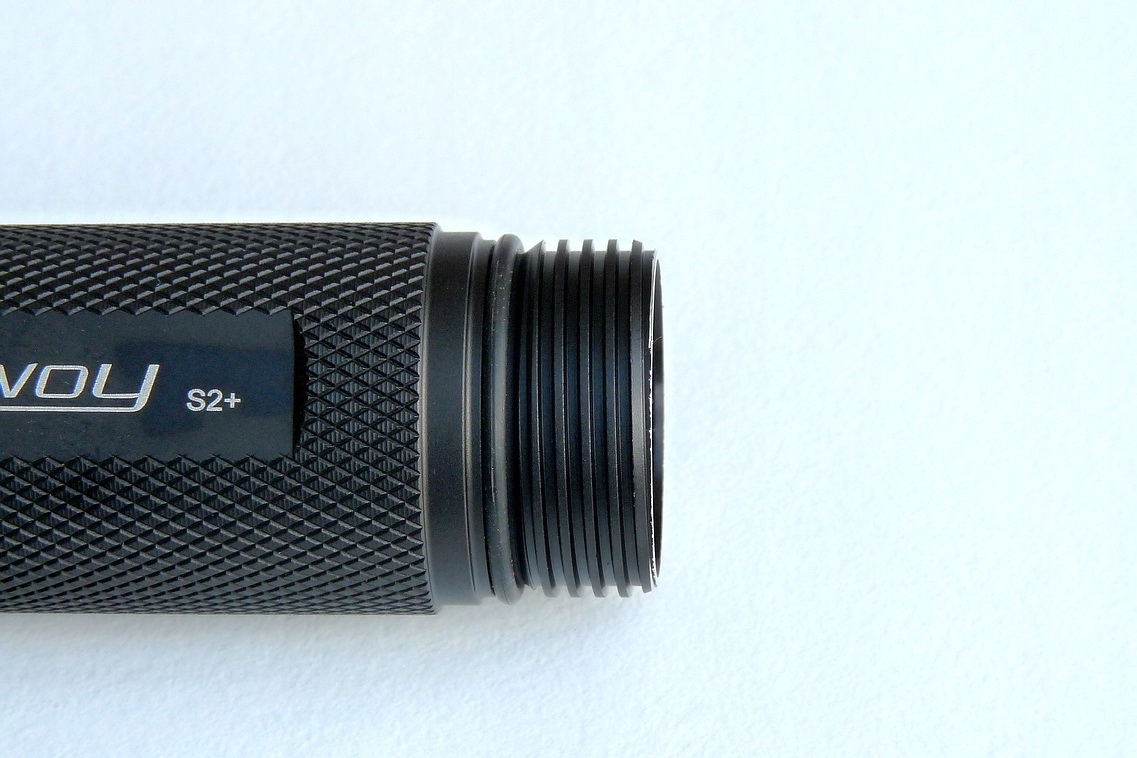

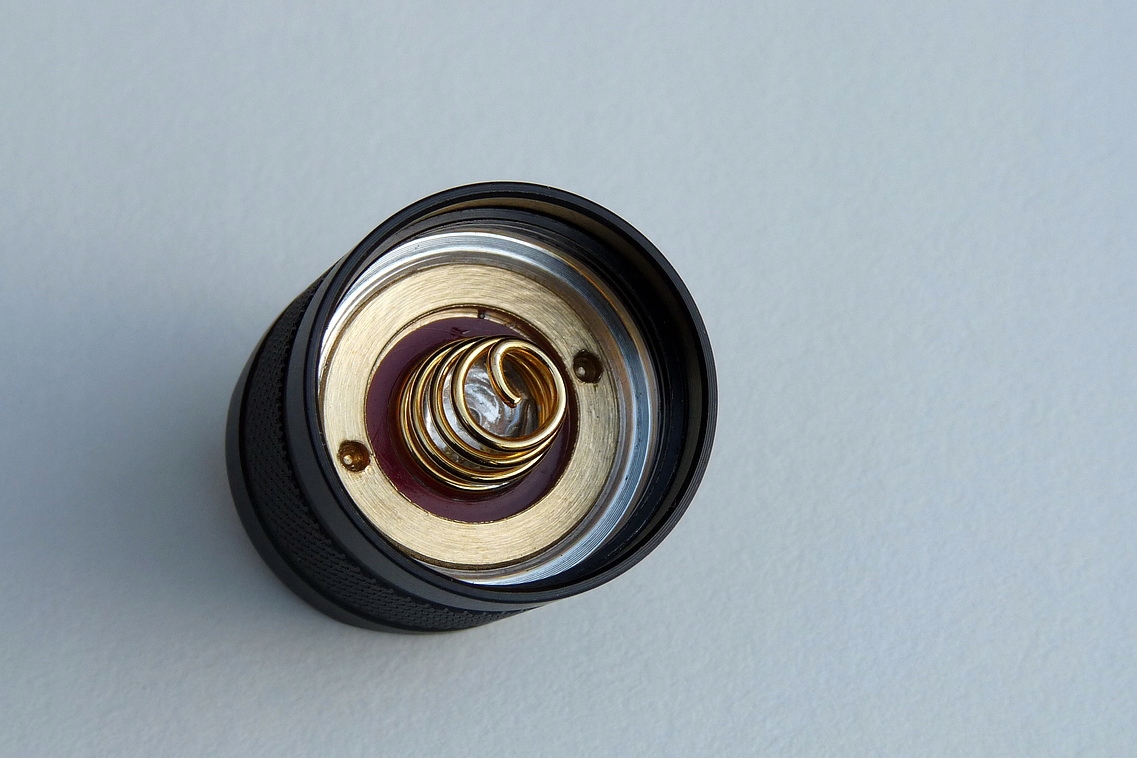

Solidne anodowane gwinty trapezowe. Od strony włącznika zastosowano grubą, pozłacaną sprężynę z fosforobrązu o bardzo niskiej rezystancji.

Obok kilka rzeczy, które odróżniają porządny mod lampki zrobiony na długie lata bezproblemowego użytkowania:

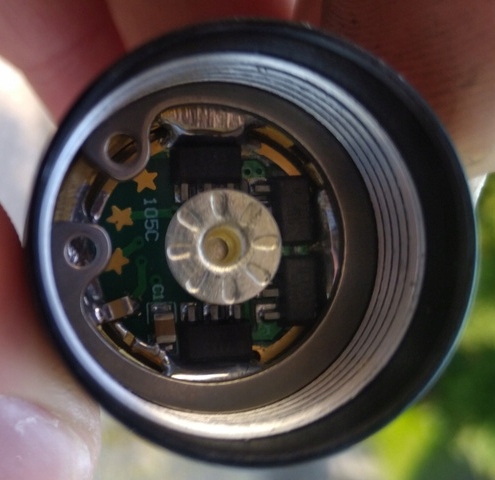

1) Pierścień segera ze stali nierdzewnej blokujący w głowicy „pigułę” z diodą LED i sterownikiem. Zapobiega poluzowaniu się tego elementu w głowicy, co objawia się przygasaniem lampki, samoistną zmianą trybów, przerywaniem na wybojach etc.

2) Sprężyna od + sterownika ma dolutowany styk z powlekanego srebrem mosiądzu. Zapewnia to pewny i o bardzo małym spadku napięcia kontakt z plusowym terminalem ogniwa Li-Ion. Seryjna „goła” sprężynka z czasem się wyciera i zaczynają się problemy.

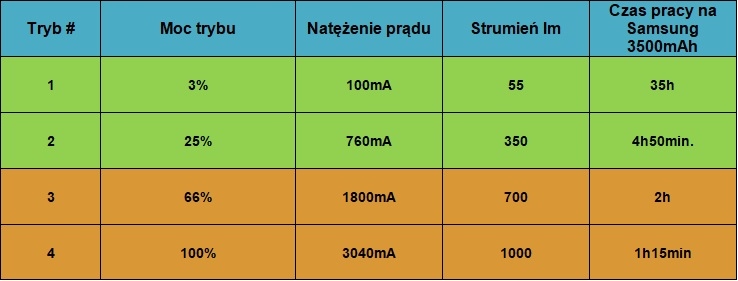

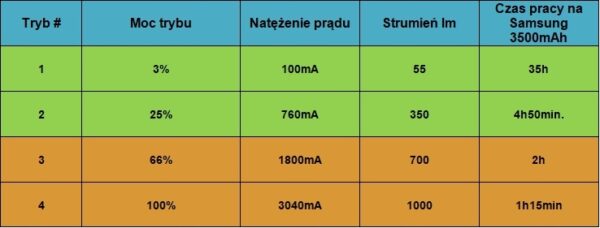

Poniżej tabela trybów sterownika w wersji prądowej 3,04A, diody Luminus SST-20 bin L4 oraz zasilania ogniwem Samsung INR18650-35E (tryby zaznaczone na zielono to tryby tzw. wysokiej sprawności = dłuższa stabilizacja oraz sprawność diody lm/W).

OPIS STEROWANIA:

PĘTLA TRYBÓW:  3/25/66/100%

Nawigacja pomiędzy trybami pracy jest dwukierunkowa:

1-klik powoduje przejście do kolejnego trybu w pętli,

2-klik powrót do poprzedniego.

Pozwala nam to np. zmniejszyć jasność bez „przeklikiwania” mocniejszych trybów w pętli. Po dojściu do skraju pętli, pójście dalej w tym kierunku spowoduje przeskok do kolejnego skraju pętli.

3-klik Stroboskop

Mechanizm ten działa w ten sposób, że błyski mają intensywność trybu, z którego wywołaliśmy trój-klik oraz częstotliwość 2Hz (można wybrać 3 szybkości strobo – czytaj pod 6-klik).

4-klik Uproszczony pomiar napięcia ogniwa pod obciążeniem.

Po wywołaniu 4-kliku lampka na moment zapala się w trybie 100%, następuje pomiar napięcia, a następnie ilością błysków o intensywności 20% sterownik informuje nas o stopniu rozładowania ogniwa:

– 5 błysków (napięcie 3,8-4,0V)

– 4 błyski (napięcie 3,6-3,8V)

– 3 błyski (napięcie 3,4-3,6V)

– 2 błyski (napięcie 3,2-3,4V)

– 1 błysk (napięcie 3,0-3,2V – wkrótce zadziała mechanizm ostrzegania o niskim napięciu ogniw)

6-klik Zmiana częstotliwości trybu strobo

Domyślna częstotliwość strobo to 2Hz, po wykonaniu 6-kliku zmieniamy ją na 4Hz, po kolejnym 6-kliku przełączamy na strobo „taktyczne” o częstotliwości 16Hz (mało przyjemne dla oka). Przy włączonym strobo 16Hz błyski będą miały zawsze intensywność 100%. Opcje strobo przełączamy w pętli więc kolejny 6-klik przełączy na domyślne 2Hz. Wartość ta jest zapamiętywana po wyłączeniu latarki i ostatnio wybrana będzie działać przy kolejnym włączeniu.

Monitoring temperatury Procedura ta działa zawsze w tle i nadzoruje aktualną temperaturę sterownika. Bazuje na wewnętrznym czujniku temp. procesora Attiny 25. Po osiągnięciu progu bezpieczeństwa (domyślnie 60st) sterownik płynnie redukuje moc, po czym stara się wyrównać do zadanego trybu pracy. Jeśli ciepło wciąż nie jest skutecznie odbierane, znowu redukcja i trzymanie się zadanego progu bezpieczeństwa. Przy wychłodzeniu lampki (np. opływ powietrza na obudowie lampki) powrót do nominalnych parametrów zaprogramowanego trybu.

Ostrzeganie o niskim napięciu ogniwa Zaczyna działać gdy ogniwo w danym trybie pracy osiąga okolice 2,9V. Następuje „mrugnięcie” i redukcja o kolejny, niższy poziom z palety programowalnych trybów (osiągamy ~2,9V w nim, mrugnięcie i redukcja do niższego). Po osiągnięciu krytycznie niskiego napięcia 2,6V sterownik 4 razy mruga i przechodzi w tryb uśpienia.

*/ Autorem firmware`u w tej wersji latarki jest Pyra

Parametry dla poniższych zdjęć: F/4.5, czas naświetlania 3 sek. ISO200, WB światło słoneczne

Poniżej dwa plany dla optyki EDC/Wide oferowanej w tej aukcji.

CHARAKTERYSTYKA PRODUKTU:

Obudowa: Aluminium z matową powłoką HA-III w kolorze czarnym (efekt zmrożenia)

Zasilanie: Jeden akumulator Li-Ion typu 18650 (ogniwa typu unprotected o długości 65mm). Brak w komplecie (do dokupienia w pozostałych przedmiotach)

Optyka: TIR EDC/Wide

Szybka ochronna: Syntetyczny, nietłukący półfabrykat CR-39 z powłokami AR o przepuszczalności światła 99%, powłoką Super-Hard oraz hydrofobową

Włącznik: Omten 1288 włącznik typu reverse

Gumka włącznika: Silikonowa w rozmiarze 16mm, kolor czarny.

Podłoże MCPCB diody: Miedziane podłoże 16mm typu DTP (z bezpośrednim padem termalnym)

Siła światła: 1000 lumenów w trybie max (jasność-regulowana – różne tryby świecenia )

Źródło światła: dioda Luminus SST-20 L4 VK barwa 5000K (tint DA).

Czas pracy zależy od wybranego trybu świecenia oraz pojemności ogniwa

Wymiary: 118mm (całkowita długość) x 23,2mm (średnica korpusu) x 23,2mm (średnica głowicy)

Waga: 79 gramów (bez ogniwa).

Aukcja dotyczy jedynie lampki. W komplecie instrukcja obsługi lampki oraz pisemna gwarancja na okres 3 lat.

W pozostałych aukcjach do kupienia dodatkowe akcesoria jak ogniwa 18650, uchwyty rowerowe, ładowarki.
